雷達液位計幾乎對所有介電常數高于2的介質都可以進行物位測量，但是大部分雷達在現場安裝完成進料后，我們的工藝人員發現雷達顯示的液位與儲罐中的實際液位計存在偏差，出現這種情況的主要原因就是雷達在安裝完成后未進行空罐標定，精確的空罐標定在出廠時是沒有辦法完成的。因此在現場安裝完成后必須根據需要進行設定調整，這個設定調整就是高位設定和低位設定。

不管是高位設定還是低位設定都是用于量程的設置。它們共同決定了電流輸出線性所對應的比例。一般來說雷達液位計的高位設定對應滿料位置，低位設定對應空倉位置。

調試方法

A：量程設定，就是為了測量的準確而設定雷達的量程范圍，量程用以限定算法范圍，并非至雷達的遠端測量*限，在測量過程中，雷達算法處理會忽略量程之外的回波，合理設置量程可以避開多次反射干擾以及可能的范圍之外的干擾信號。量程要比實際罐高要大1-2m，尤其是錐形底的罐子，以獲得完整的回波。

B：低位調整，就是雷達測量基準面（法蘭面或）至雷達所測至罐底的距離，這個值是不會超過量程設定值的，而所對應的位置就是罐底的位置，也就是料位零位的位置，電流值對應4mA。

C：高位調整，就是確定料位滿罐的距離，用來確定料位在什么位置顯示滿罐，電流值對應20mA。

D：盲區范圍：當測量范圍達到盲區內時，測量值和真實值之間的有偏差，數據達不到液位計設定的數據要求。雷達液位計，其中的波長就有好幾厘米，距離探頭幾個波長的距離時，波形就會出現多次反射干擾，無法正確的識別反射波，這幾個波長中間的距離就是雷達液位計的盲區。盲區范圍和量程設定共同決定儀表內部回波算法選擇區域，測量時算法會忽略盲區之內的回波，可以通過此選項避開近端的干擾信號。

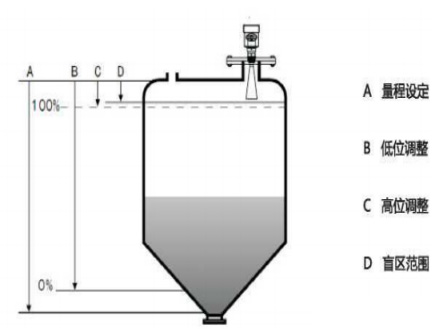

如圖所示：

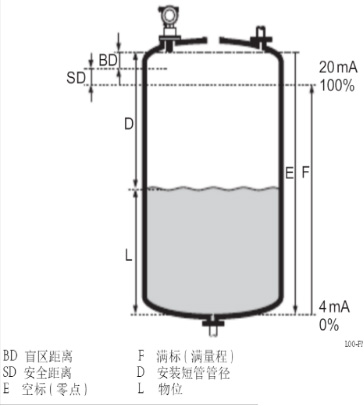

雷達的空標（零點）和滿標位置分別對應料位量程的0%和100%，對于電流輸出分別對應4mA和20mA，與上圖對比就能發現雷達的料位計的低位調整對應的就是空標（零點），高位調整對應的就是滿標設定，高低位調整和空標和滿標調整一樣都是決定了雷達測量料位的輸出量程，所代表的定義是一樣的。
